    فواصل الخرسانه ......................منقووووووووووووووووول

    مُساهمة من طرف مصطفى عبد الجواد كيلانى في السبت سبتمبر 18, 2010 12:37 pm


    بسم الله الرحمن الرحيم


    فواصل الخرسانه




    1- فاصل الصب Construction Joint

    هو الفاصل الناتج عن عمل صبتين متجاورتين للخرسانة , و يتوجب عمله بسبب عدم الصب بعملية مستمرة ومضي فترة زمنية بين عملية الصب .
    ويجب عمل فاصل الصب للخرسانة في أماكن القص الأقل Minimum Shear سواء كان ذلك للبلاطات أو الكمرات أو الأرضيات ….

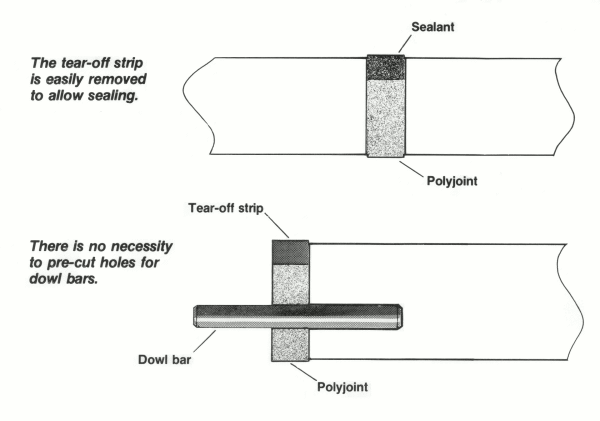

    2- فواصل التمدد Expansion Joint

    الغرض من عمل فواصل التمدد للمباني هو التحكم في الشقوق التي تحدث للخرسانة ولخفض مقاومة التمدد والانكماش في الخرسانة نتيجة لعوامل الطبيعة وتأثير البيئة .
    ويجب اختيار الأماكن المناسبة لفواصل التمدد الراسية في المباني والتي من الممكن أن تظهر فيها الشروخ بسبب قوة الشد الأفقية Horizontal stress
    وتحدد المسافة بين فاصل تمدد وأخر بناء علي توقع تمدد حائط مبني أو جزء منه ومقاومة تصميم الحائط لقوة الشد الأفقية وأماكن تواجد الفتحات في الحائط ..أبواب شبابيك …الخ
    عرض فاصل التمدد 2سم والمسافة الأفقية في المباني الخرسانية تتراوح بين 40 إلي 60 م مع مراعاة عمل فواصل أخرى في أجزاء المبني الغير متكافئة في الوزن , والبعد الأفقي بين فاصل تمدد وآخر للأسوار المستمرة 12 م .
    يجب مراعاة تأثير التغييرات الحرارية والرطوبة والانكماش للخرسانة عند تصميم المنشأة .



    3- فواصل الهبوط Settlement Joint

    الغرض من هذا النوع من الفواصل هو حماية المباني من هبوط للتربة والتي تسبب إزاحة راسية Vertical Displacement وتكون في الأماكن أو أجزاء المبني الغير متكافئة بالوزن أو أماكن حدوث الهبوط ويجب أن تعمل بفاصل قاطعا طول المبني بأكمله وسمك في حدود 2سم و يبدأ الفصل من الأساسات وينتهي في اعلي سقف مرورا بجميع الأدوار ويجب اخذ الاحتياطات عند التصميم لعوامل الرطوبة والندي الذي قد يتكون داخل هذه الفواصل .


    4- فواصل العزل Isolation Joints

    تسمح بالتمدد الأفقي البسيط الناتج عن انكماش البلاطات أو الأساسات أو الحوائط , كما أنها تسمح بالتمدد الراسي عند حدوث هبوط بالتربة ومن المهم أن لا تحوي أي نوع من أنواع التسليح .


    5- فواصل التحكم Control Joint

    الغرض منها السماح للخرسانة بالانضغاط ومنع حدوث شروخ ناتجة عن انكماش الخرسانة بسبب التغير الحراري و يتم عملها لبلاطات الأرضية لتسمح بتمدد البلاطة الأفقي فقط ولا تسمح بالهبوط

    6- فواصل تخفيف الضغط Pressure Reliving Joint

    خاصة بالتمدد الأفقي في المنشآت الإطارية التي تعمل فيها تكسيه للحوائط أو الحوائط الستائرية .
    وتهدف إلي تخفيف الضغط علي الكسوة , وتظهر واضحة في تكسيات الحوائط مثل الرخام …الخ والحوائط المفرغة .

    (منقووووووووووووووول للامانه)
